EJERCICIO Y EJEMPLO DE MARCOS CROSS, Ejercicios de Análisis Estructural

Instituto Tecnológico de Querétaro (ITQ)Análisis Estructural

SE ELABORA UN EJEMPLO Y EJERCICIO DE ACUERDO A LOS MARCOS DE UN TABLERO DE UN EDIFICIO

Tipo: Ejercicios

2023/2024

Subido el 29/11/2024

azael-leon
azael-leon 🇲🇽

1 documento

1 / 1

Toggle sidebar

Esta página no es visible en la vista previa

¡No te pierdas las partes importantes!

bg1

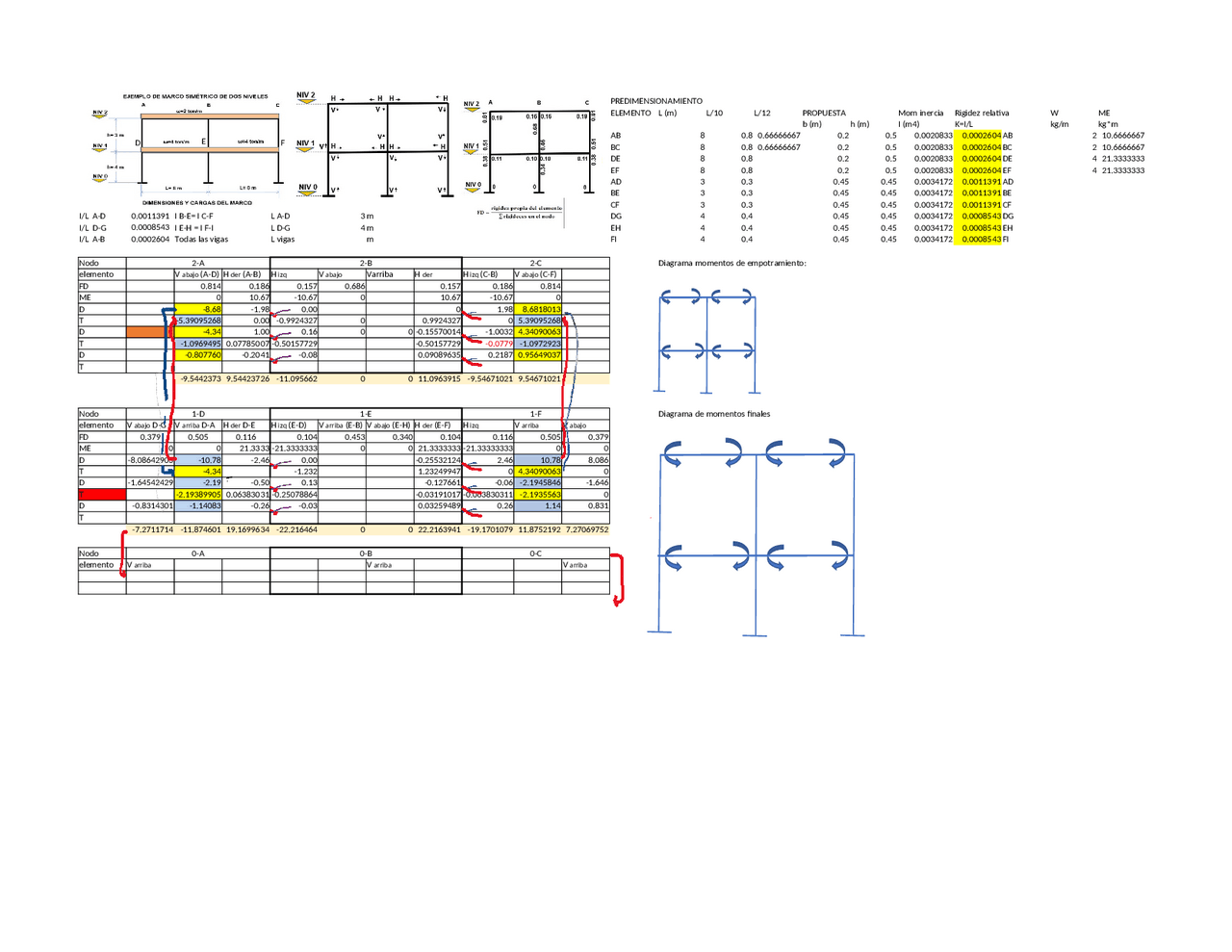

PREDIMENSIONAMIENTO
ELEMENTO L (m) L/10 L/12 PROPUESTA Mom inercia Rigidez relativa W ME
b (m) h (m) I (m4) K=I/L kg/m kg*m
AB 8 0.8 0.66666667 0.2 0.5 0.0020833 0.0002604AB 2 10.6666667
BC 8 0.8 0.66666667 0.2 0.5 0.0020833 0.0002604BC 2 10.6666667
DE 8 0.8 0.2 0.5 0.0020833 0.0002604 DE 4 21.3333333
EF 8 0.8 0.2 0.5 0.0020833 0.0002604EF 4 21.3333333
AD 3 0.3 0.45 0.45 0.0034172 0.0011391 AD
BE 3 0.3 0.45 0.45 0.0034172 0.0011391BE
CF 3 0.3 0.45 0.45 0.0034172 0.0011391 CF
I/L A-D 0.0011391 I B-E= I C-F L A-D 3 m DG 4 0.4 0.45 0.45 0.0034172 0.0008543DG
I/L D-G 0.0008543 I E-H = I F-I L D-G 4m EH 4 0.4 0.45 0.45 0.0034172 0.0008543EH
I/L A-B 0.0002604 Todas las vigas L vigas m FI 4 0.4 0.45 0.45 0.0034172 0.0008543 FI
Nodo 2-A 2-B 2-C Diagrama momentos de empotramiento:
elemento Varriba
FD 0.814 0.186 0.157 0.686 0.157 0.186 0.814
ME 0 10.67 -10.67 0 10.67 -10.67 0
D -8.68 -1.98 0.00 0 1.98 8.6818013
T -5.39095268 0.00 -0.9924327 0 0.9924327 0 5.39095268
D -4.34 1.00 0.16 0 0 -0.15570014 -1.0032 4.34090063
T -1.0969495 0.07785007 -0.50157729 -0.50157729 -0.0779 -1.0972923
D -0.807760 -0.2041 -0.08 0.09089635 0.2187 0.95649037
T
-9.5442373 9.54423726 -11.095662 0 0 11.0963915 -9.54671021 9.54671021
Nodo 1-D 1-E 1-F Diagrama de momentos finales
elemento
FD 0.379 0.505 0.116 0.104 0.453 0.340 0.104 0.116 0.505 0.379
ME 0 0 21.3333 -21.3333333 0 0 21.3333333 -21.33333333 0 0
D -8.08642903 -10.78 -2.46 0.00 -0.25532124 2.46 10.78 8.086
T -4.34 -1.232 1.23249947 0 4.34090063 0
D -1.64542429 -2.19 -0.50 0.13 -0.127661 -0.06 -2.1945846 -1.646
T -2.19389905 0.06383031 -0.25078864 -0.03191017-0.063830311 -2.1935563 0
D -0.8314301 -1.14083 -0.26 -0.03 0.03259489 0.26 1.14 0.831
T
-7.2711714 -11.874601 19.1699634 -22.216464 0 0 22.2163941 -19.1701079 11.8752192 7.27069752
Nodo 0-A 0-B 0-C
elemento
V abajo (A-D) H der (A-B) H izq V abajo H der H izq (C-B) V abajo (C-F)
V abajo D-G V arriba D-A H der D-E H izq (E-D) V arriba (E-B) V abajo (E-H) H der (E-F) H izq V arriba V abajo
V arriba V arriba V arriba
DEF
