Instituto Tecnológico de Nuevo León
Máquinas y Equipos térmicos II. Unidad 3.- Cogeneración y Ciclos combinados
Actividad 3.2 Ciclos combinados.
Nombre: David Quezada Báez Matrícula: 21480130 Calif:_______
Objetivos:
• Realizar la evaluación energética y el balance térmico de ciclos de potencia que consisten
en dos ciclos separados que interactúan conocidos como ciclos combinados.
TAREA

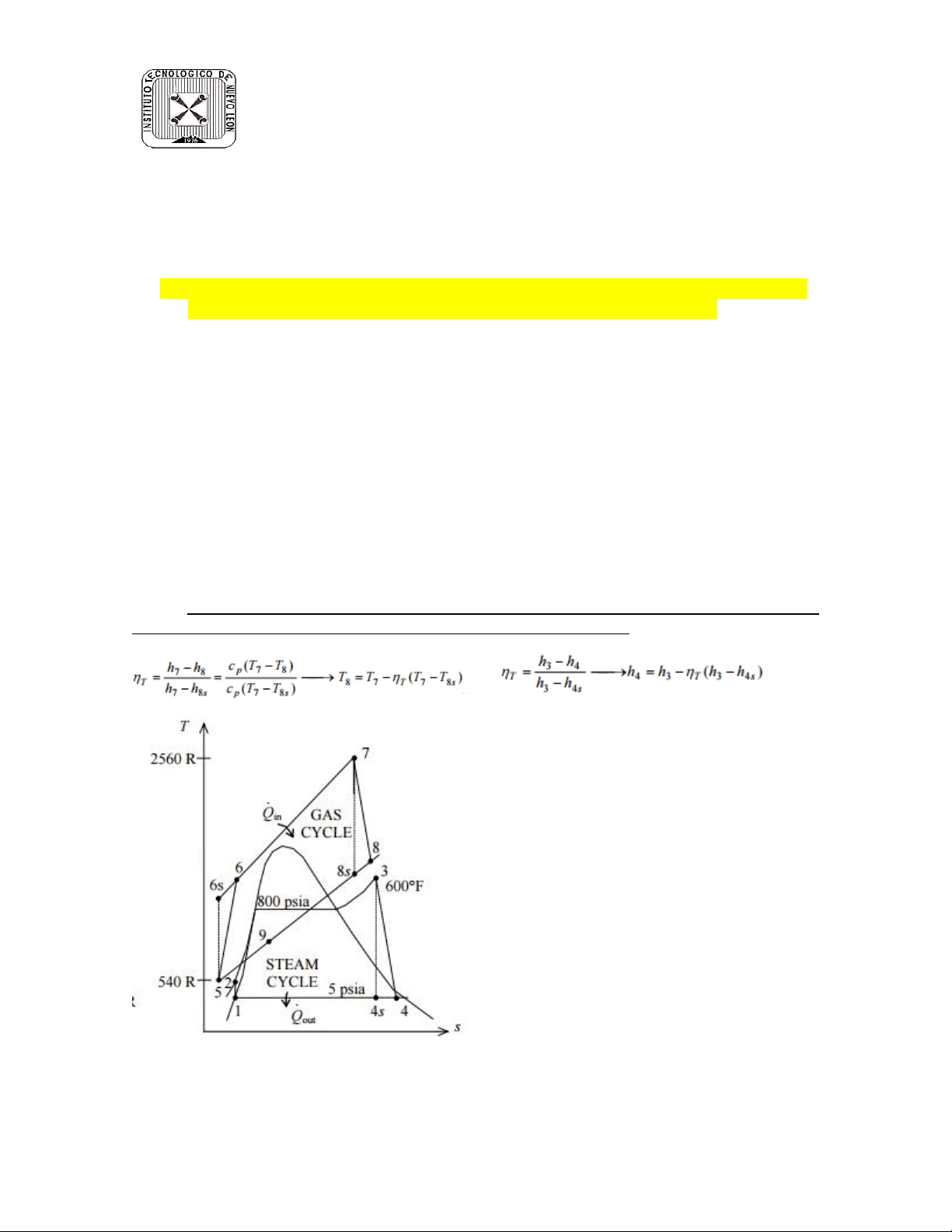

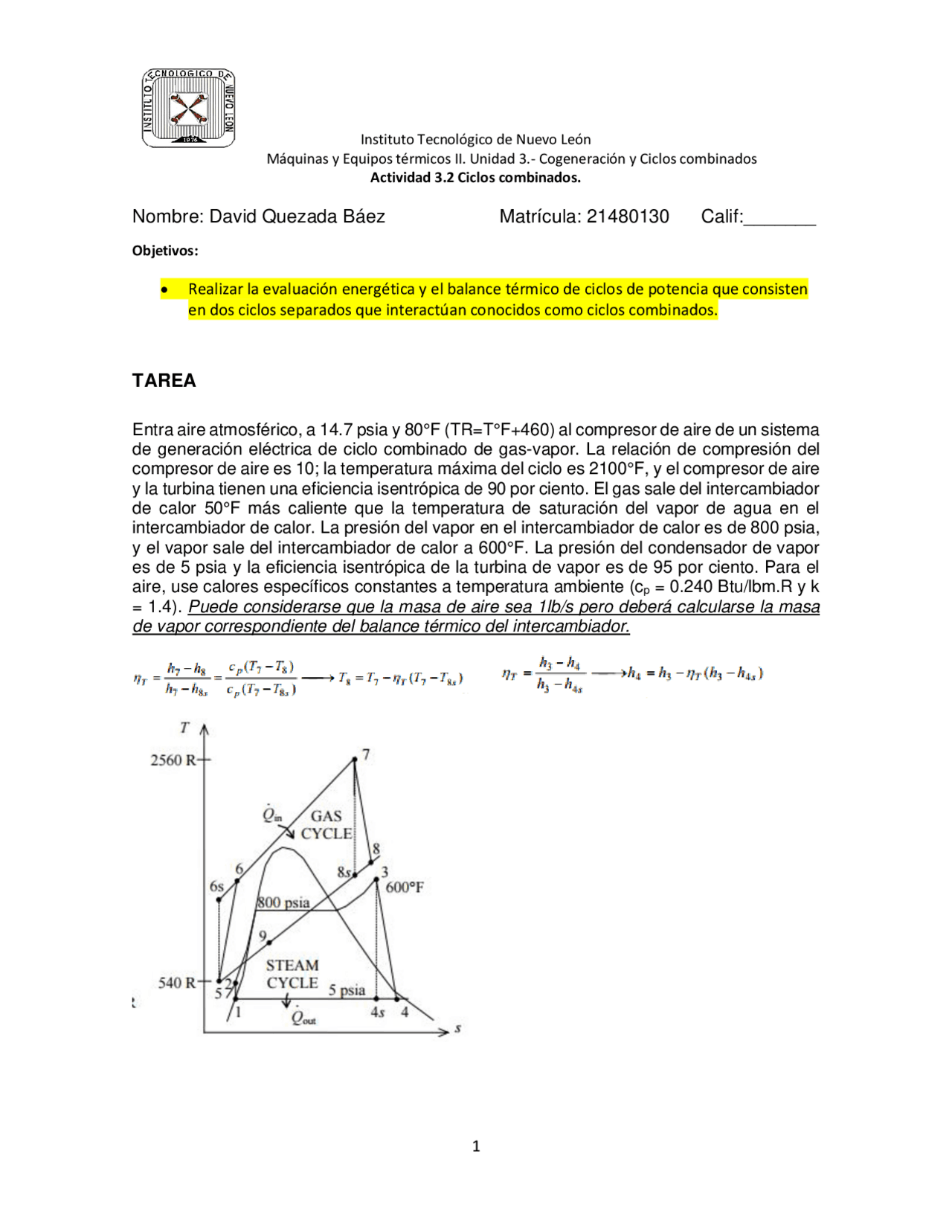

Entra aire atmosférico, a 14.7 psia y 80°F (TR=T°F+460) al compresor de aire de un sistema
de generación eléctrica de ciclo combinado de gas-vapor. La relación de compresión del
compresor de aire es 10; la temperatura máxima del ciclo es 2100°F, y el compresor de aire
y la turbina tienen una eficiencia isentrópica de 90 por ciento. El gas sale del intercambiador
de calor 50°F más caliente que la temperatura de saturación del vapor de agua en el
intercambiador de calor. La presión del vapor en el intercambiador de calor es de 800 psia,
y el vapor sale del intercambiador de calor a 600°F. La presión del condensador de vapor
es de 5 psia y la eficiencia isentrópica de la turbina de vapor es de 95 por ciento. Para el
aire, use calores específicos constantes a temperatura ambiente (cp = 0.240 Btu/lbm.R y k
= 1.4). Puede considerarse que la masa de aire sea 1lb/s pero deberá calcularse la masa
de vapor correspondiente del balance térmico del intercambiador.
